充型、传热与凝固，都在 GPU 上求解”
真实铸件
一个完整的铸造周期，跑在生产零件上

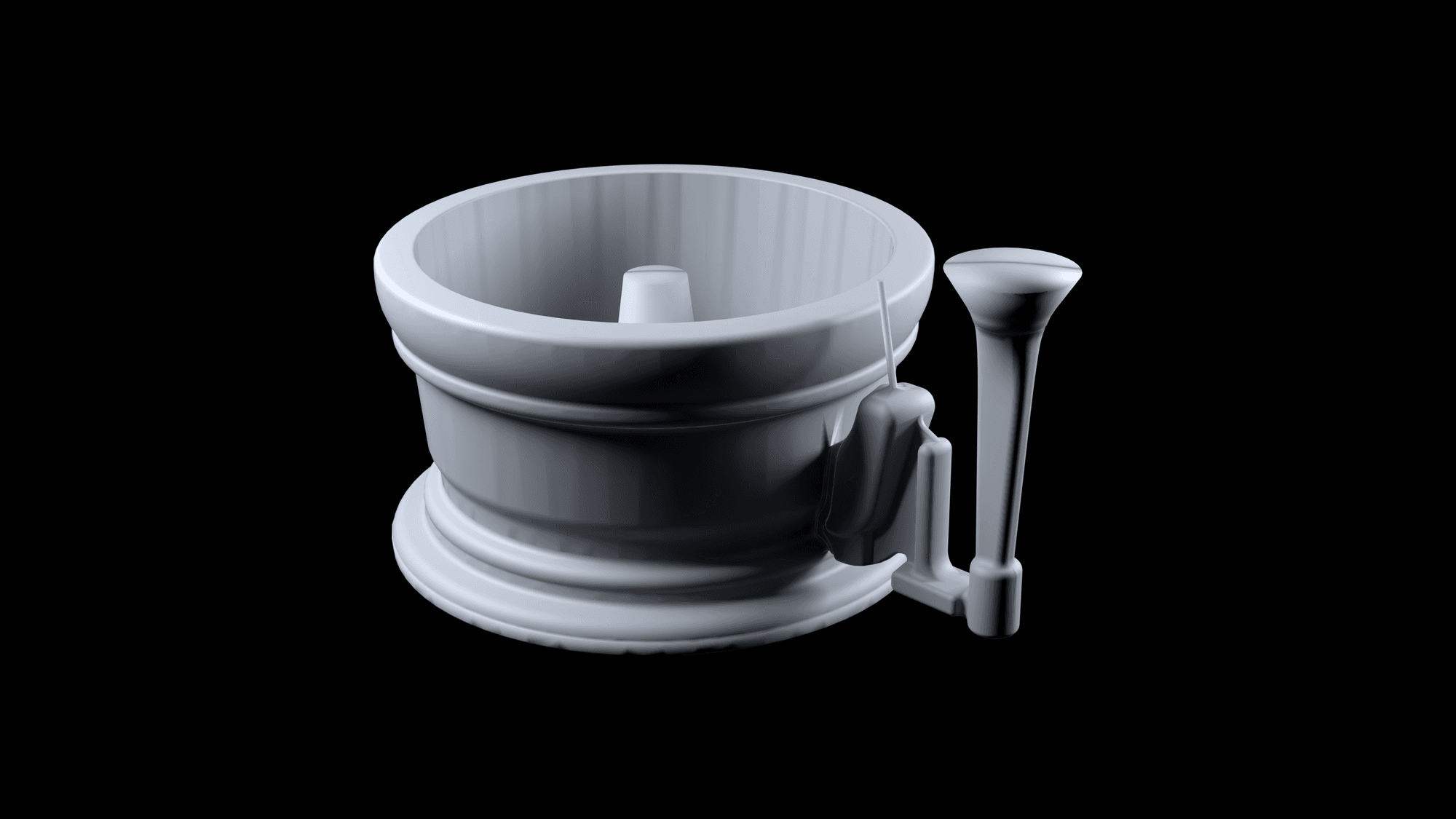

轮毂铸件的充型与凝固，用的是客户自己的几何。一镜到底：两个阶段热耦合，凝固从充型结束时的温度场接着算。

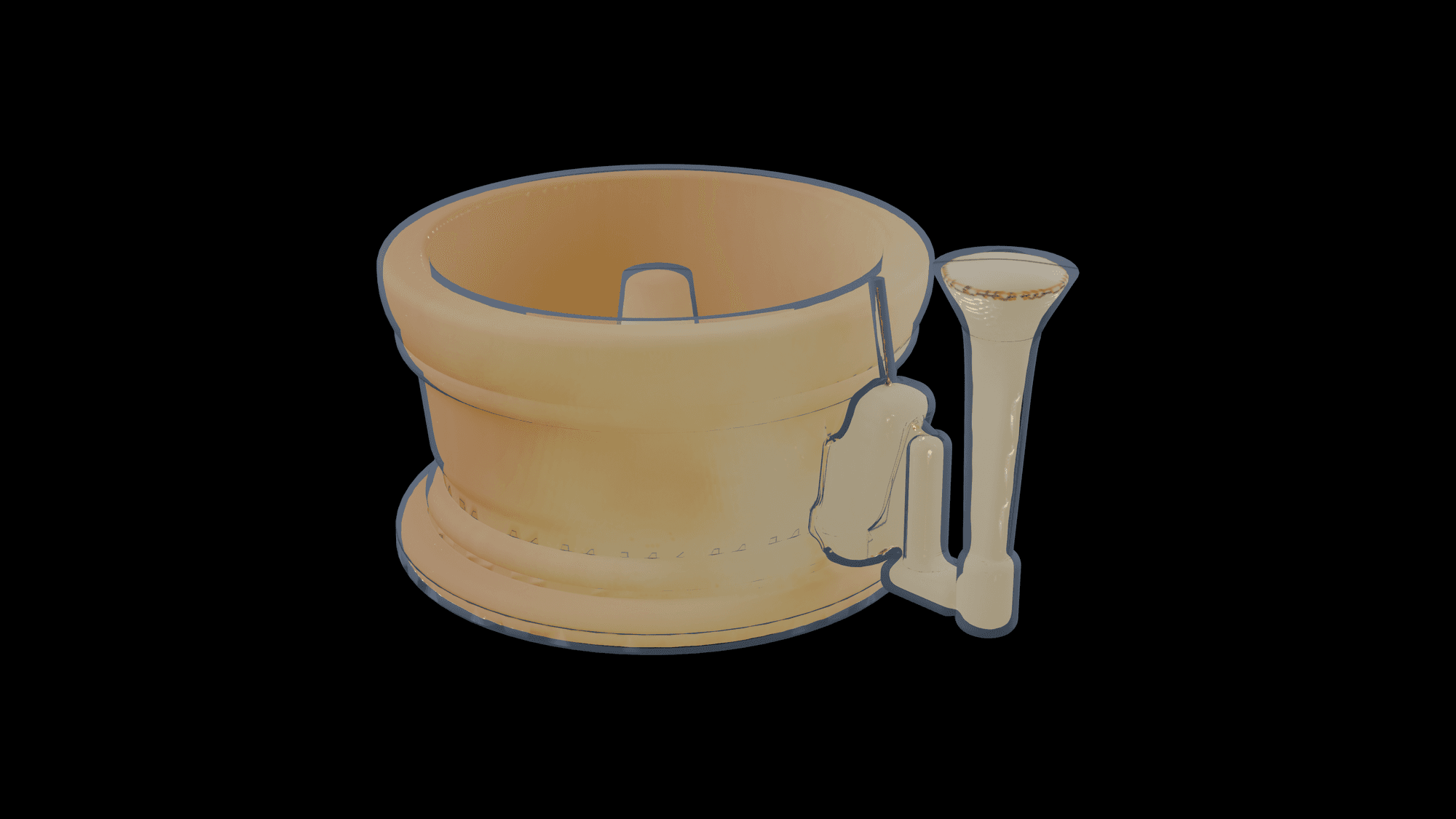

轮毂铸件，AlSi7Mg —— 充型到凝固，按温度上色。中心冒口下方最后那点亮色，就是铸件最后凝固的部位。
GPU 性能
给数字，不给口号

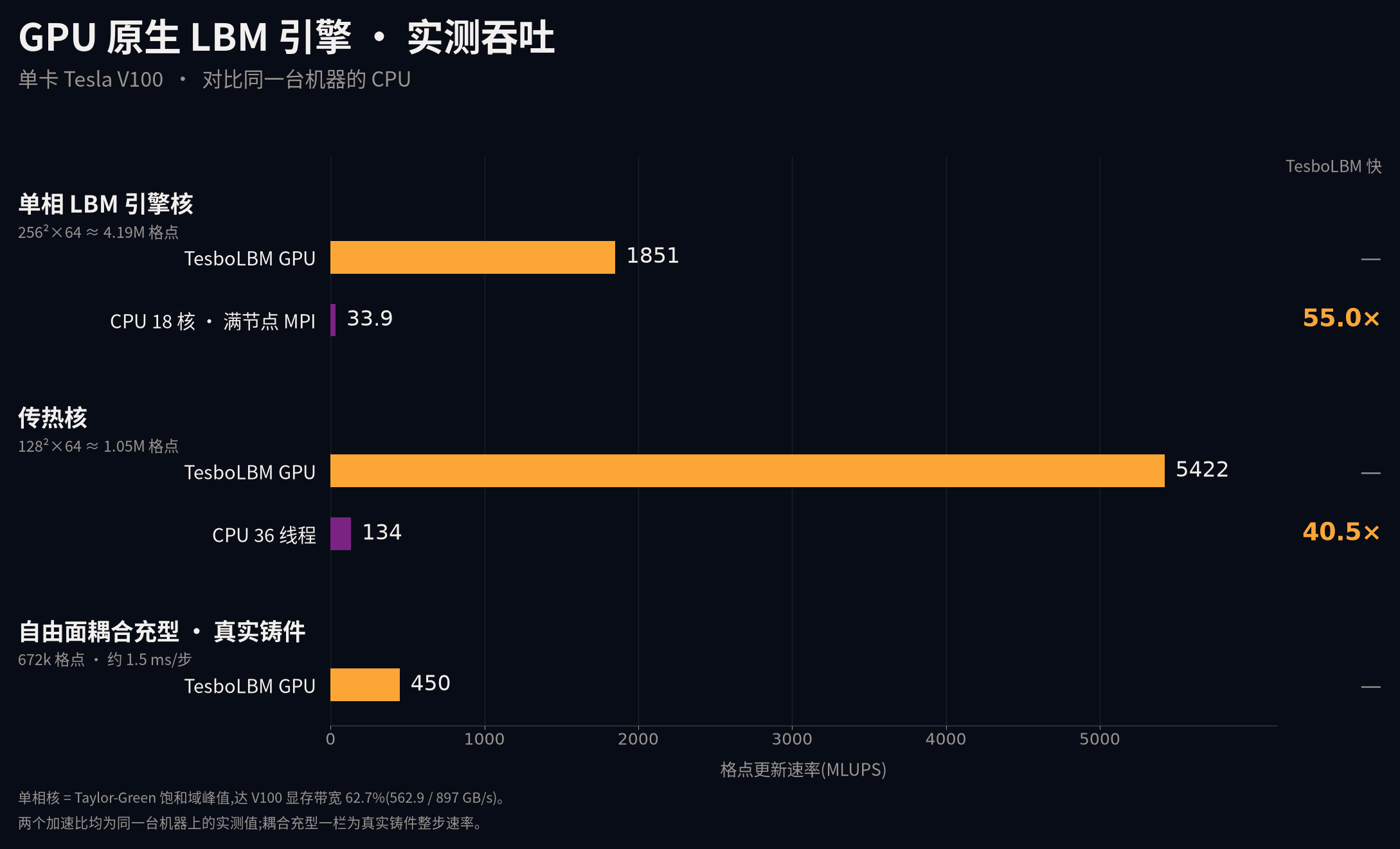

下面每个数都是在同一台机器上实测的：一块 Tesla V100 对同机的 CPU，跑同一个核。没有缩放，没有外推。
- 0×
单相 LBM 引擎核
单卡 V100 上 1851 MLUPS —— 达到该卡显存带宽的 62.7% —— 对同机 18 个 CPU 物理核全开的 33.9 MLUPS。网格 256² × 64，约 419 万格。
- 0.0×
传热核
5422 MLUPS 对 36 线程 CPU 的 134 MLUPS，两侧跑的是同一套算术。网格 128² × 64，约 105 万格。
- 0.0%
显存带宽利用率
单相核在 V100 上跑到 562.9 / 897 GB/s。格子玻尔兹曼是内存带宽受限的，这才是真正的天花板。
差距从哪来
来自带宽，不是主频。格子玻尔兹曼是内存带宽受限的，几个核就把一个 CPU 插槽的带宽吃满：同一台机器上，从 1 核到 18 核只快 8.3 倍（4.1 → 33.9 MLUPS，并行效率 45%）。而 V100 上跑到了该卡显存带宽的 62.7%。所以靠加 CPU 核心补不上这个差距。
1851 MLUPS 是单相核在满域下的峰值。真实铸件上的自由界面耦合充型约为 450 MLUPS 有效值（67.2 万格约 1.5 ms/步），因为每步要多带若干场、多走几遍。实际吞吐取决于铸件、网格与硬件。
能力
TesboLBM 能做什么
工艺
- 充型：LBM 自由表面追踪、亚格子湍流、自适应时间步
- 传热与凝固：潜热、界面热阻、多种固体材料
- 充型接凝固，温度场热连续
- 重力砂型铸造
- 低压铸造
物理模型
- 型腔背压与排气，按实体区分透气能力（排气道、冒口、冷铁、砂芯）
- 自然对流：浮力 + 糊状区阻力
- 真实固相率曲线 fs(T)，可导入合金相图数据
- 界面换热系数(IHTC)由实测冷却曲线反推标定
- 仿真与实测对比工具，给误差与相关性指标
- 多组分合金物性数据接入
缺陷预测
- 缩松，Niyama 分级
- 热裂倾向
- 二次枝晶间距(SDAS)
平台与工作流
- CUDA GPU 后端
- CPU 后端（MPI 区域分解）
- 单机多卡，结果与单卡完全一致
- 自带命令行网格生成（充型网格与传热网格）
- 传热网格自适应加密
- 运行前配置静态校验
- 更细网格下的数值稳定性增强
核心技术特征
D3Q19 三维格子。速度与精度，同时到位。
MRT 多松弛碰撞。高雷诺数、强湍流之下，依然稳定。
LES Smagorinsky 亚格子模型。湍流的细微结构，尽在其中。
瞬态自由表面追踪。飞溅与卷气，如实呈现。
密度、热容、导热率随温度而变，潜热一并计入。传热与凝固，一体求解。
IHTC 界面换热。铸件与砂型、金属型、冷铁、冒口之间的瞬态热交换，逐一刻画。
控制方程
带外力项的 MRT 玻尔兹曼演化方程
碰撞在矩空间中逐项松弛，重力项一并纳入。剪切黏度与体积黏度自此解耦，不再受 BGK 单一松弛时间所限。
LES 亚格子湍流黏度方程
湍流黏度由局部应变率的二阶不变量动态给出。亚格子耗散随流场而变，而非一个常数。
工业应用场景
重力砂型铸造
浇注系统、内浇口、多流道与型腔，一并解算。充型前沿、液流汇合、充型途中的温降，尽在预测之中。
高压与低压压铸
在型壁、冷铁与砂芯之间，捕捉高速金属液的每一次转折。卷气、死角、卷渣，以及浇冒口的补缩，皆可预见。
传热与凝固
物性随温度而变，潜热如实释放。预测凝固路径，看清冷却水道如何改变凝固节奏，把缩孔止于设计阶段。
